建筑電工圖紙符號建筑電路圖紙上MT代表什么!!

“MT”是穿電線管敷設的意思，它是英文“Runinelectricalmetallictubing”的縮寫。

20是什么意思建筑電工圖紙上標PJ？建筑電工圖紙上標PJ.3.6

施耐德的斷路器，c型，4極就是帶N相 ，額定電流20A的

如何看懂建筑電氣系統圖紙

FL 不知道是什么東西，從來沒看到過這個標注。

BV銅芯線了，現在室內線纜一般都用銅芯的，室外的也絕大部分用銅芯的，原因一是相同線徑載流量大，電纜截面小的話敷設比較方便，二是接頭處鋁芯的容易氧化，那樣會造成接觸不良打火，容易引發電氣火災，銅芯的好很多了。

所以呢電線一般就用BV的，電纜用YJV。

3X10+1X6線纜規格根據電流來的，電纜載流量算完折減系數后應該要大于該回路斷路器的整定電流值。

WC，敷設方式要結合實際了。所接設備大部分靠近頂面那么線路敷設為頂面和墻面CC/WC，比如照明，同理比如插座安裝一般0.3m，那么線路敷設為地面和墻面FC/WC。這樣線可以少一點。

如何看建筑電工系統圖紙？

電工建設圖紙，電工圖紙有這幾個看法

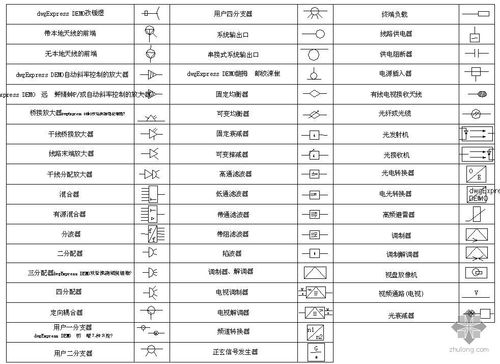

1.首先我們要先看圖例！要學會符號代表的是什么！箱.開關.插座.[標高]！都在圖例上能找到！在看要求施工實施。

2.系統圖！進線箱和戶箱分支用多粗線多大管.箱的尺寸！pvc代表塑料管sc代表鐵管，比如[SC25_3乘10]那就是一個25鐵管穿三個十平方線等等！還有公用箱分支線路！系統圖上都有明確標志在那里取電源分支什么地方！一般都在集中表箱里取電源！在看看進線箱里分出幾個回路有沒有給別的設備用電源的要是有也看看用多粗線和管。

3.平面圖！看看戶箱分支出來的線路怎么走。

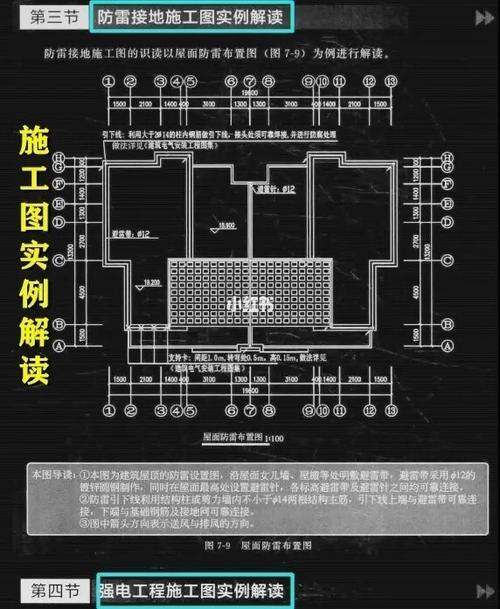

4.要看接地連接方法和防雷連接的要求！

這張圖是建筑水電安裝平面圖：

1、一根電線管里需要穿幾根線，圖紙上標的都有。

2、兩根線穿一根管是不標的。

3、穿三根線的就在管子上標///（三個斜杠）4根線的就標4個斜杠。比如下開關的管子要穿3根線，就在管子上標3斜杠///。

從左到右分析如下：

左邊3個日光燈，下開關的是4根線，一根火線，3根日光燈控制線。零線在燈頭盒公用。3個燈是一個開關控制一個燈，/旁邊4就表示4根線，兩零線兩燈線，穿3根線，零線公用，

中間一根管子，是從隔壁房間里引過來的電源，這根管子穿2根線，也就是電源線。

辦公室4個日光燈，從圖上看，門邊上的開關是個單開的，也就是說這4個燈是一個開關控制。管子上/上寫個4，表示是要穿4根線，這個是錯的。最多穿3根，一路電源和一根日光燈的控制線，零線公用。可以自己確定。

另外一間辦公室，里面是配電箱，電源是從門邊的開關盒里引上去的，4個日光燈一個開關控制。建議兩間辦公室兩個日光燈做一個開關控制就可以。要從開關盒引4根線，到燈頭。一火一零兩根燈線。這個圖也是錯的。

辦公室到值班室這根管子管穿兩根線，一路電源，

值班室4個日光燈，圖紙上要求一個開關控制，可以把它改成一個開關控制兩個燈。下開關的管子穿3根線，如果4個燈要分別控制，就穿5根線。看建筑施工圖的步驟

。建筑施工圖的組成部分

結構設計第一步就是看懂建筑施工圖，

建筑專業是整個建筑物設計的龍頭，

沒有建筑設計

其他專業也就談不上設計了，

所以看懂建筑施工圖就顯得格外重要。

大體上建筑施工圖包

括以下部分：圖紙目錄，門窗表，建筑設計總說明，一層

屋頂?shù)钠矫鎴D，正立面圖，背

立面圖，東立面圖，西立面圖，剖面圖（視情況，有多個），節點大樣圖及門窗大樣圖，

樓梯大樣圖

（視功能可能有多個樓梯及電梯）

作為一個結構設計師必須認真嚴謹?shù)陌呀?/p>

筑圖理一遍，

不懂的地方需要向建筑及建筑圖上涉及的其他專業請建，

要做到絕對明了建

筑的設計構思和意圖。

。圖紙目錄及門窗表

圖紙目錄是了解整個建筑設計整體情況的目錄，

從其中可以明了圖紙數量及出圖大小和工

程號還有建筑單位及整個建筑物的主要功能，

如果圖紙目錄與實際圖紙有出入，

筑核對情況。

門窗表相信大家不會陌生，

就是門窗編號以及門窗尺寸及做法，

這對大家在

結構中計算荷載是必不可少的。

。建筑設計總說明

建筑設計總說明對結構設計是非常重要的，

因為建筑設計總說明中會提到很多做法及許多

結構設計中要使用的數據，

建筑物所處位置

（結構中用以確定設防列度及風載雪載）

（用以計算基礎大小及埋深樁頂標高等，

沒有黃海標高，

施工中根本無法施工）

墻體做法地面做法樓面做法

等等做法（用以確定各部分荷載），總之看建筑設計說明

時不能草率，這是結構設計正確與否非常重要的一個環節。

。建筑平面圖

建筑平面圖就比較直觀了，

主要信息就是柱網布置及每層房間功能墻體布置門窗布置樓梯

位置等。而一層平面圖在進行上部結構建模中是不需要的（有架空層及地下室等除外），

建筑工程申請認證！

財富值雙倍檢索優先專屬展現同行交流

一層平面圖是在做基礎時使用，

至于如何真正的做結構設計本文不詳述，

這里只講如何看

建筑施工圖。

作為結構設計師在看平面圖的同時，

需要考慮建筑的柱網布置是否合理，

當之處應該講出理由說服建筑修改，

通常不影響建筑功能及使用效果上的修改，

會同意修改的，如果建筑不改那就只有哭哭再看圖

人家是老大，沒辦法的

），看建筑

了解了各部分建筑功能，

基本上結構上的活荷載取值心中就大致有值了，

柱網及墻體門窗的布置，

柱截面大小梁高以及梁的布置也差不多有數了，

反正有墻的下面

一定有梁，除非是甲方自理的隔斷，輕質墻也最好是立在梁上

值得一提的是，注意看屋

面平面圖，通常現代建筑為了外立面的效果，都有層面構架，通常都比較復雜，需要仔細

的理解建筑的構思必要的時候咨詢建筑或索要效果圖，

力求使自己明白整個構架的三維形

成是什么樣子的，

這樣才不會出錯

層面是結構找坡還是建筑找坡也需要了解清楚

。建筑立面圖

建筑立面圖，是對建筑立面的描述，主要是外觀上的效果，提供給結構師的信息，主要就

是門窗在立面上的標高布置及立面布置以及立面裝飾材料及凹凸變化。

通常有線的地方就

是有面的變化，再就是層高等等信息，這也是對結構荷載的取定起作用的數據。

。建筑剖面圖

建筑部面圖的作用是對無法在平面圖及立面圖表述清楚的局部剖切以表述清建筑設計師

對建筑物內部的處理，

結構工程師能夠在剖面圖中得到更為準確的層高信息及局部地方的

高低變化，剖面信息直接決定了剖切處梁相對于樓面標高的下沉或抬起，又或是錯層梁，

或有夾層梁，

同時對窗頂是框架梁充當過梁還是需要另設過梁有一個清晰的概念。

。節點大樣圖及門窗大樣

建筑師為了更為清晰的表述建筑物的各部分做法，以便于施工人員了解自己的設計意圖，

需要對構造復雜的結點繪制大樣以說明詳細做法，

不僅要通過結點圖更一步了解建筑師的

更要分析結點畫法是否合理，

能否在結構上實現，

然后通過計算驗算各構件尺寸是

配出鋼筋。

有些結點是不需要結構師配筋的但結構師也需要確定該結點能

否在整個結構中實現。

門窗大樣對于結構師作用不是太大，

但個別特別的門窗，

繪制立面上的過梁布置圖，以便于施工人員對此種造形特殊的門窗過梁有一個確定的做

法，避免發生施工人員理解上的錯誤。

。樓梯大樣圖

樓梯是每一個多層建筑必不可少的部分，

也是非常重要的一個部分，

樓梯大樣又分為樓梯

各層平面及樓梯剖面圖，

結構師也需要仔細分析樓梯各部分的構成，

是否能夠構成一個整

在進行樓梯計算的時候，

樓梯大樣圖就是唯一的依據，

所有的計算數據都是取得之樓

梯大樣圖，

所以在看樓梯大樣圖時也必須將梯梁，

梯板厚度及樓梯結構形式考慮清晰。

梯可是要寫計算書的哦，怎么寫看看教科書吧

基本上將建筑圖看懂了以后，

荷載的取定也就不會出錯了，

梁高也不會出現大問題，

構思也就出來了，輕輕松松建好模調調柱子就可以計算然后畫施工圖了

如果不看懂建

筑圖也許只是一兩個小地方，

嚴重的后果也是所有的工作全部重做，

白白浪費很多的精力

和時間。一般是先看設計說明，了解設計是怎么設計的，有幾個系統，系統圖上看有幾個進戶總箱，再看看分箱，總箱的出線回路是分箱，分箱的進線是上級的箱的出線，對照起來就能看得懂了。一、電氣圖定義：用電氣圖形符號、帶注釋的圍框或簡化外形表示電氣系統或設備中組成部分之間相互關系及其連接關系的一種圖。廣義地說表明兩個或兩個以上變量之間關系的曲線，用以說明系統、成套裝置或設備中各組成部分的相互關系或連接關系，或者用以提供工作參數的表格、文字等，也屬于電氣圖之列。

二、電氣圖分類：1、系統圖或框圖：用符號或帶注釋的框，概略表示系統或分系統的基本組成、相互關系及其主要特征的一種簡圖。2、電路圖：用圖形符號并按工作順序排列，詳細表示電路、設備或成套裝置的全部組成和連接關系，而不考慮其實際位置的一種簡圖。目的是便于詳細理解作用原理、分析和計算電路特性。3、功能圖：表示理論的或理想的電路而不涉及實現方法的一種圖，其用途是提供繪制電路圖或其他有關圖的依據。4、邏輯圖：主要用二進制邏輯（與、或、異或等）單元圖形符號繪制的一種簡圖，其中只表示功能而不涉及實現方法的邏輯圖叫純邏輯圖。5、功能表圖：表示控制系統的作用和狀態的一種圖。6、等效電路圖：表示理論的或理想的元件（如r、l、c）及其連接關系的一種功能圖。7、程序圖：詳細表示程序單元和程序片及其互連關系的一種簡圖。8、設備元件表：把成套裝置、設備和裝置中各組成部分和相應數據列成的表格其用途表示各組成部分的名稱、型號、規格和數量等。9、端子功能圖：表示功能單元全部外接端子，并用功能圖、表圖或文字表示其內部功能的一種簡圖。10、接線圖或接線表：表示成套裝置、設備或裝置的連接關系，用以進行接線和檢查的一種簡圖或表格。⑴單元接線圖或單元接線表：表示成套裝置或設備中一個結構單元內的連接關系的一種接線圖或接線表。（結構單元指在各種情況下可獨立運行的組件或某種組合體）⑵互連接線圖或互連接線表：表示成套裝置或設備的不同單元之間連接關系的一種接圖或接線表。（線纜接線圖或接線表）⑶端子接線圖或端子接線表：表示成套裝置或設備的端子，以及接在端子上的外部接線（必要時包括內部接線）的一種接線圖或接線表。⑷電費配置圖或電費配置表：提供電纜兩端位置，必要時還包括電費功能、特性和路徑等信息的一種接線圖或接線表。11、數據單：對特定項目給出詳細信息的資料。12、簡圖或位置圖：表示成套裝置、設備或裝置中各個項目的位置的一種簡圖或一咱圖叫位置圖。指用圖形符號繪制的圖，用來表示一個區域或一個建筑物內成套電氣裝置中的元件位置和連接布線。

三、電氣圖的特點：1、電氣圖的作用：闡述電的工作原理，描述產品的構成和功能，提供裝接和使用信息的重要工具和手段。2、簡圖是電氣圖的主要表達方式，是用圖形符號、帶注釋的圍框或簡化外形表示系統或設備中各組成部分之間相互關系及其連接關系的一種圖。3、元件和連接線是電氣圖的主要表達內容⑴一個電路通常由電源、開關設備、用電設備和連接線四個部分組成，如果將電源設備、開關設備和用電設備看成元件，則電路由元件與連接線組成，或者說各種元件按照一定的次序用連接線起來就構成一個電路。⑵元件和連接線的表示方法①元件用于電路圖中時有集中表示法、分開表示法、半集中表示法。②元件用于布局圖中時有位置布局法和功能布局法。③連接線用于電路圖中時有單線表示法和多線表示法。④連接線用于接線圖及其他圖中時有連續線表示法和中斷線表示法。4、圖形符號、文字符號（或項目代號）是電氣圖的主要組成部分。一個電氣系統或一種電氣裝置同各種元器件組成，在主要以簡圖形式表達的電氣圖中，無論是表示構成，表示功能，還是表示電氣接線等等，通常用簡單的圖形符號表示。5、對能量流、信息流、邏輯流、功能流的不同描述構成了電氣圖的多樣性。一個電氣系統中，各種電氣設備和裝置之間，從不同角度、不同側面存在著不同的關系。⑴能量流--電能的流向和傳遞。⑵信息流--信號的流向和傳遞。⑶邏輯流--相互間的邏輯關系。⑷功能流--相互間的功能關系。

四、電氣圖用圖形符號：1、圖形符號的含義：用于圖樣或其他文件以表示一個設備或概念的圖形、標記或字符。或圖形符號是通過書寫、繪制、印刷或其他方法產生的可視圖形，是一種以簡明易懂的方式來傳遞一種信息，表示一個實物或概念，并可提供有關條件、相關性及動作信息的工業語言。2、圖形符號由一般符號、符號要素、限定符號等組成。⑴、一般符號：表示一類產品或此類產品牲的一種通常很簡單的符號。⑵、符號要素：它具有確定意義的簡單圖形，必須同其他圖形組合以構成一個設備或概念的完整符號。⑶、限定符號：用以提供附加信息的一種加在其他符號上的符號。它一般不能單獨使用，但一般符號有時也可用作限定符號。限定符號的類型：①、電流和電壓的種類：如交、直流電，交流電中頻率的范圍，直流電正、負極，中性線、中性線等。②、可變性：可變性分為內在的和非內在的。內在的可變性指可變量決定于器件自身的性質，如壓敏電阻的阻值隨電壓而變化。非內在的可變性指可變量由外部器件控制的，如滑線電阻器的阻值是借外部手段來調節的。③、力和運動的方向：用實心箭頭符號表示力和運動的方向。④、流動方向：用開口箭頭符號表示能量、信號的流動方向。⑤、特性量的動作相關性：它是指設備、元件與速寫值或正常值等相比較的動作特性，通常的限定符號是>、
