設置置頂|編輯|刪除怎樣看電氣圖紙

怎樣看電氣圖紙｜電氣專業施工圖設計文件中存在的常見問題及注意事項一、設計說明（一）只有通用說明部分，缺專用說明部分的內容，應補充說明建筑概況（包括樓層數、建筑高度、各層用途、建筑定性等），工業類建筑還應說明廠房或庫房的生產性質及危險性等級（通用廠房應注明現設計按丙類廠房，且未考慮設置火災自動報警系統，若今后生產性質確定，需增加進一步消防設計，應由業主另行委托，并報消防部門審核），設計任務范圍以及本建筑設計電源引入電壓等級、電纜電線敷設方式等。（二）高層民用建筑的用電負荷等級按《高層民用建筑設計防火規范》（以下簡稱《高規》）9.1.1條（強制性條文）確定，其它類建筑的負荷等級按《建筑設計防火規范》（以下簡稱《建規》）10.1.1條（強制性條文）確定。二、配電系統（一）配電系統中的電線電纜截面設計應符合《低壓配電設計規范》GB50054-95（以下簡稱《低壓》）第2.2.2條的規定（強制性條文）。（二）配電系統采取接地故障保護時，應根據《低壓》4.4.4條（強制性條文）進行總等電位聯結設計，應設計總等電位聯結端子箱的平面布置和結線示意圖，或詳細說明總等電位聯結措施的具體施工做法，標準圖應選用新版（02D502－1）。（三）配電系統的中性線截面選型應按《低壓》2.2.6條設計，保護線（PE線）的截面選型應按《低壓》2.2.9條設計。（四）電源由室外引入時，根據《供配電系統設計規范》GB5005

怎樣看工程電工平面圖紙？？

你要懂得些電工的基礎知識入手就容易得多，再熟悉些電氣的安裝規范。

一般電氣工程圖紙會有這么幾個部分組成：設計總說明、設備材料表、電氣系統圖、電氣施工平面圖。

建議在看平面圖之前把圖紙設計總說明好好看一遍，先搞清設計意圖和一些具體的設計要求，比如管材要用什么材料、各類的電線電纜用什么型號，有無阻燃等特殊要求等。

設備材料表有很多的圖例，這個對你看懂平面圖很重要，比如有配電箱、開關、燈具、插座等在平面圖上的表示方法，具體的型號，安裝高度要求等。

電氣系統圖包括配電干線系統圖；各分配電箱系統圖；弱電的有電視、電話、網絡、消防自動報警聯動等系統圖。系統圖包含有很多詳細信息，你在這會很清楚的看到進戶管、各分路電線管、電線、電纜的型號規格；敷設方式（明敷、暗敷、地埋）；各回路的計算負荷等。

在看電氣施工平面圖時結合總說明、系統圖、設備材料表對號入座就行了。要注意如果要做一層的照明預埋管路敷設，別忘了把二層的插座管路也一并預埋，因為它們都在同一層的平板內。一般做平板預埋照明的開關處電線管是向下方向，插座是向上方向，注意穿線根數和管子型號（超過2根線的管路打有斜線和數字表示根數）。最好的辦法是去施工現場圖紙結合實際來看，就領會得更快了。

建筑電工圖紙怎么看

查看建筑電工圖紙基本方法：

1、結合電工、電子技術基礎知識看圖；

2、結合電器元件的結構和工作原理侃圖；

3、結合典型電路識圖，典型電路就是常見的基本電路；

4、結合有關圖紙說明看圖；

5、結合電氣圖的制圖要求看圖。

看圖紙說明后，就要看概略圖，從而了解整個系統或分系統的概況，即它們的基本組成、相互關系及其主要特征，為進一步理解整個系統或分系統的工作打下基礎。

為了進一步理解整個系統或分系統的工作原理，需仔細看電路圖。電路圖是電氣圖的核心，看圖難度大。對于復雜的電路圖，應先看相關的邏輯圖和功能圖。

擴展資料：

以電路圖為依據繪制的，因此要對照電路圖來看接線圖。看接線圖時，也要先看主電路，再看控制電路。看接線圖要根據端子標志、回路標號，從電源端順次查下去，搞清電路的走向和電路的連接方法，即搞清每個元件是如何通過連線構成閉合回路的。

看主電路時，從電源輸入端開始，順次經控制元件和電路到用電設備，與看電路圖有所不同。看控制電路時，要從電源的一端到電源的另一端，按元件的順序對每個回路進行分析。

接線圖中的線號是電氣元件問導線連接的標記，線號相同的導線原則上都可以接在一起。由于接線圖多采用單線表示，因此對導線的走向應加以辨別，還要搞清端子板內外電路的連接。

參考資料來源：百度百科--電工圖（1） 熟悉電氣圖例符號，弄清圖例、符號所代表的內容。常用的電氣工程圖例及文字符號可參見國家頒布的《電氣圖形符號標準》。

（2） 針對一套電氣施工圖，一般應先按以下順序閱讀，然后再對某部分內容進行重點識讀。

① 看標題欄及圖紙目錄 了解工程名稱、項目內容、設計日期及圖紙內容、數量等。

② 看設計說明 了解工程概況、設計依據等，了解圖紙中未能表達清楚的各有關事項。

③ 看設備材料表 了解工程中所使用的設備、材料的型號、規格和數量。

④ 看系統圖 了解系統基本組成，主要電氣設備、元件之間的連接關系以及它們的規格、型號、參數等，掌握該系統的組成概況。

⑤ 看平面布置圖 如照明平面圖、防雷接地平面圖等。了解電氣設備的規格、型號、數量及線路的起始點、敷設部位、敷設方式和導線根數等。平面圖的閱讀可按照以下順序進行：電源進線總配電箱干線支線分配電箱電氣設備。

⑥ 看控制原理圖 了解系統中電氣設備的電氣自動控制原理，以指導設備安裝調試工作。

⑦ 看安裝接線圖 了解電氣設備的布置與接線。

⑧ 看安裝大樣圖 了解電氣設備的具體安裝方法、安裝部件的具體尺寸等。

(3) 抓住電氣施工圖要點進行識讀

在識圖時，應抓住要點進行識讀，如：

① 在明確負荷等級的基礎上，了解供電電源的來源、引入方式及路數；

② 了解電源的進戶方式是由室外低壓架空引入還是電纜直埋引入；

③ 明確各配電回路的相序、路徑、管線敷設部位、敷設方式以及導線的型號和根數；

④ 明確電氣設備、器件的平面安裝位置。

(4) 結合土建施工圖進行閱讀

電氣施工與土建施工結合得非常緊密，施工中常常涉及各工種之間的配合問題。電氣施工平面圖只反映了電氣設備的平面布置情況，結合土建施工圖的閱讀還可以了解電氣設備的立體布設情況。

(5) 熟悉施工順序，便于閱讀電氣施工圖。

如識讀配電系統圖、照明與插座平面圖時，就應首先了解室內配線的施工順序。

① 根據電氣施工圖確定設備安裝位置、導線敷設方式、敷設路徑及導線穿墻或樓板的位置；

② 結合土建施工進行各種預埋件、線管、接線盒、保護管的預埋；

③ 裝設絕緣支持物、線夾等，敷設導線；

④ 安裝燈具、開關、插座及電氣設備；

⑤ 進行導線絕緣測試、檢查及通電試驗；

⑥ 工程驗收。

（6） 識讀時，施工圖中各圖紙應協調配合閱讀

對于具體工程來說，為說明配電關系時需要有配電系統圖；為說明電氣設備、器件的具體安裝位置時需要有平面布置圖；為說明設備工作原理時需要有控制原理圖；為表示元件連接關系時需要有安裝接線圖；為說明設備、材料的特性、參數時需要有設備材料表等。這些圖紙各自的用途不同，但相互之間是有聯系并協調一致的。在識讀時應根據需要，將各圖紙結合起來識讀，以達到對整個工程或分部項目全面了解的目的。

建筑圖紙防雷接地系統

1、本工程按民用三類建筑防雷要求設置防雷措施，利用建筑物金屬體做防雷及接地裝置，在女兒墻上設人工避雷帶，利用框架柱內的兩根對角主鋼筋做防雷引下線，并利用結構基礎內鋼筋做自然接地體，所有防雷鋼筋均焊接連通，屋面上所有金屬構件和設備均應就近用10鍍鋅圓鋼與避雷帶焊接連通，接地電阻不大于4Ω，若實測大于此值應補打接地極直至滿足要求；具體做法詳見相關圖紙。

2、本工程設總等電位聯接。應將建筑物的PE干線、電氣裝置接地極的接地干線、水管等金屬管道、建筑物的金屬構件等導體作等電位聯接。等電位聯結做法按國標02D501—2 《等電位聯接安裝》。

3、所有帶洗浴設備的衛生間均作等電位聯接，具體做法參見98ZD501—51、52。

4、過電壓保護：在電源總配電柜內裝第一級電涌保護器(SPD)。

5、本工程接地形式采用TNCS系統，電源在進戶處做重復接地，并與防雷接地共用接地極。

參考資料來源：百度百科-電工圖看懂建筑水電施工圖需要注意如下幾點：

1.如果有條件，平時在相關水電專業人士帶領下多去建筑水電安裝工地現場考察，對其水電線路的布置作粗略的了解，以便在大腦中存儲水電管線布置的大致概念。

2.平時抽空勤讀水電工程材料相關知識，對各種水電材料特性需要有一個大致了解。

3.看圖前首先要了解水和電方面圖紙可能涉及的大致范圍，其中水分供水和排水，電分高壓和低壓等等。

4.看圖中首先詳閱圖紙水電安裝總說明，對工程項目的整體水電布置有綜合性的了解。電路首先看系統圖，然后細看各回路走向及安裝細節；水路先看供水圖，后看排水圖，了解其走向及安裝細節（特別注意水電圖中圖標說明頁的含義要勤對照）

5.如果所看水電安裝項目在建中，你還可以去項目實地考察驗證，從而能與圖紙中一些相關細節作核對，并與現場相關專業人士請教以便能夠得到進一步了解。

任何事情都有一個循序漸進的過程，堅持再堅持可以攻克一切困難！

建筑給排水施工圖按設計任務要求，應包括平面布置圖（總平面圖、建筑平面圖）、系統圖、施工詳圖（大樣圖）、設計施工說明及主要設備材料表等。

給排水平面圖應表達給水排水管線和設備的平面布置情況。

建筑內部給排水，以選用的給排水方式來確定平面布置圖的數量。底層及地下室必繪；頂層若有水箱等設備，也必須單獨繪出；建筑物中間各層，如衛生設備或用水設備的種類、數量和位置均相同，可繪一張標準平面圖，否則，應逐層繪制。

一張平面圖上可以繪制幾種類型管道，若管線復雜，也可分別繪制，以圖紙能看清楚表達設計意圖而圖紙數量又比較少為原則。平面圖中應突出管線和設備，即用粗線表示管線，其余均為細線。平面圖的比例一般與建筑圖一致，常用的比例尺為1：100。

給排水平面圖應表達如下內容：用水房間和用水設備的種類、數量、位置等；各種功能的管道、管道附件、衛生器具、用水設備，如消防栓箱、噴頭等，均應用圖例表示；各種橫干管、立管、支管的管徑、坡度等均應標出；各管道均應編號表明。

參考資料來源：百度百科 水電施工圖建筑電工預埋圖紙分兩部門，一部分是平面圖，它主要說明一些電器原件的位置，你預埋時主要看這個圖紙，還有一個是系統圖，他主要說明電器線路的走向，和使用的材料就這兩部分1、看水電圖先識圖中的圖例。

2、根據圖例看平面圖、系統圖。

3、然后再將平面圖結合系統圖一起看。

4、會識圖絕對不代表會施工。

5、到施工現場學習施工經驗。

6、將施工經驗及看圖聯系起來形成對建筑物的立體概念。

這張圖是建筑水電安裝平面圖：

1、一根電線管里需要穿幾根線，圖紙上標的都有。

2、兩根線穿一根管是不標的。

3、穿三根線的就在管子上標///（三個斜杠）4根線的就標4個斜杠。比如下開關的管子要穿3根線，就在管子上標3斜杠///。

從左到右分析如下：

左邊3個日光燈，下開關的是4根線，一根火線，3根日光燈控制線。零線在燈頭盒公用。3個燈是一個開關控制一個燈，/旁邊4就表示4根線，兩零線兩燈線，穿3根線，零線公用，

中間一根管子，是從隔壁房間里引過來的電源，這根管子穿2根線，也就是電源線。

辦公室4個日光燈，從圖上看，門邊上的開關是個單開的，也就是說這4個燈是一個開關控制。管子上/上寫個4，表示是要穿4根線，這個是錯的。最多穿3根，一路電源和一根日光燈的控制線，零線公用。你可以自己確定。

另外一間辦公室，里面是配電箱，電源是從門邊的開關盒里引上去的，4個日光燈一個開關控制。我建議兩間辦公室兩個日光燈做一個開關控制就可以。要從開關盒引4根線，到燈頭。一火一零兩根燈線。這個圖也是錯的。

辦公室到值班室這根管子管穿兩根線，一路電源，

值班室4個日光燈，圖紙上要求一個開關控制，可以把它改成一個開關控制兩個燈。下開關的管子穿3根線，如果4個燈要分別控制，就穿5根線。

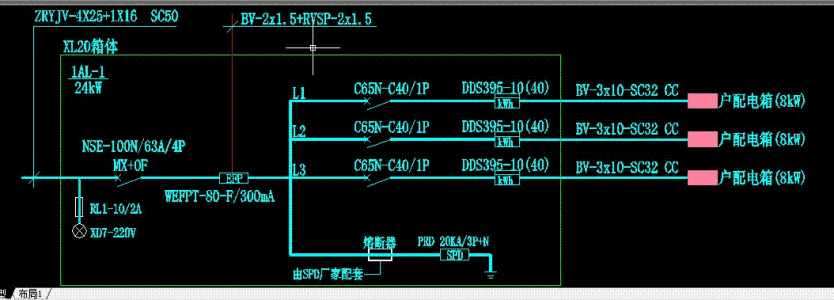

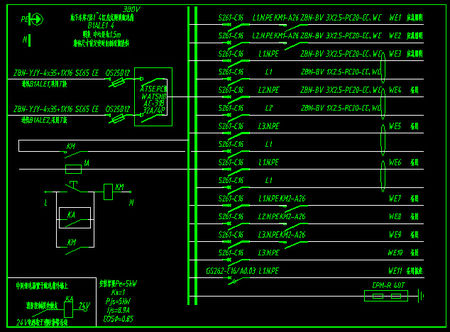

如何看建筑電工系統圖紙？

電工建設圖紙，電工圖紙有這幾個看法

1.首先我們要先看圖例！要學會符號代表的是什么！箱.開關.插座.[標高]！都在圖例上能找到！在看要求施工實施。

2.系統圖！進線箱和戶箱分支用多粗線多大管.箱的尺寸！pvc代表塑料管sc代表鐵管，比如[SC25_3乘10]那就是一個25鐵管穿三個十平方線等等！還有公用箱分支線路！系統圖上都有明確標志在那里取電源分支什么地方！一般都在集中表箱里取電源！在看看進線箱里分出幾個回路有沒有給別的設備用電源的要是有也看看用多粗線和管。

3.平面圖！看看戶箱分支出來的線路怎么走。

4.要看接地連接方法和防雷連接的要求！

這張圖是建筑水電安裝平面圖：

1、一根電線管里需要穿幾根線，圖紙上標的都有。

2、兩根線穿一根管是不標的。

3、穿三根線的就在管子上標///（三個斜杠）4根線的就標4個斜杠。比如下開關的管子要穿3根線，就在管子上標3斜杠///。

從左到右分析如下：

左邊3個日光燈，下開關的是4根線，一根火線，3根日光燈控制線。零線在燈頭盒公用。3個燈是一個開關控制一個燈，/旁邊4就表示4根線，兩零線兩燈線，穿3根線，零線公用，

中間一根管子，是從隔壁房間里引過來的電源，這根管子穿2根線，也就是電源線。

辦公室4個日光燈，從圖上看，門邊上的開關是個單開的，也就是說這4個燈是一個開關控制。管子上/上寫個4，表示是要穿4根線，這個是錯的。最多穿3根，一路電源和一根日光燈的控制線，零線公用。可以自己確定。

另外一間辦公室，里面是配電箱，電源是從門邊的開關盒里引上去的，4個日光燈一個開關控制。建議兩間辦公室兩個日光燈做一個開關控制就可以。要從開關盒引4根線，到燈頭。一火一零兩根燈線。這個圖也是錯的。

辦公室到值班室這根管子管穿兩根線，一路電源，

值班室4個日光燈，圖紙上要求一個開關控制，可以把它改成一個開關控制兩個燈。下開關的管子穿3根線，如果4個燈要分別控制，就穿5根線。看建筑施工圖的步驟

。建筑施工圖的組成部分

結構設計第一步就是看懂建筑施工圖，

建筑專業是整個建筑物設計的龍頭，

沒有建筑設計

其他專業也就談不上設計了，

所以看懂建筑施工圖就顯得格外重要。

大體上建筑施工圖包

括以下部分：圖紙目錄，門窗表，建筑設計總說明，一層

屋頂的平面圖，正立面圖，背

立面圖，東立面圖，西立面圖，剖面圖（視情況，有多個），節點大樣圖及門窗大樣圖，

樓梯大樣圖

（視功能可能有多個樓梯及電梯）

作為一個結構設計師必須認真嚴謹的把建

筑圖理一遍，

不懂的地方需要向建筑及建筑圖上涉及的其他專業請建，

要做到絕對明了建

筑的設計構思和意圖。

。圖紙目錄及門窗表

圖紙目錄是了解整個建筑設計整體情況的目錄，

從其中可以明了圖紙數量及出圖大小和工

程號還有建筑單位及整個建筑物的主要功能，

如果圖紙目錄與實際圖紙有出入，

筑核對情況。

門窗表相信大家不會陌生，

就是門窗編號以及門窗尺寸及做法，

這對大家在

結構中計算荷載是必不可少的。

。建筑設計總說明

建筑設計總說明對結構設計是非常重要的，

因為建筑設計總說明中會提到很多做法及許多

結構設計中要使用的數據，

建筑物所處位置

（結構中用以確定設防列度及風載雪載）

（用以計算基礎大小及埋深樁頂標高等，

沒有黃海標高，

施工中根本無法施工）

墻體做法地面做法樓面做法

等等做法（用以確定各部分荷載），總之看建筑設計說明

時不能草率，這是結構設計正確與否非常重要的一個環節。

。建筑平面圖

建筑平面圖就比較直觀了，

主要信息就是柱網布置及每層房間功能墻體布置門窗布置樓梯

位置等。而一層平面圖在進行上部結構建模中是不需要的（有架空層及地下室等除外），

建筑工程申請認證！

財富值雙倍檢索優先專屬展現同行交流

一層平面圖是在做基礎時使用，

至于如何真正的做結構設計本文不詳述，

這里只講如何看

建筑施工圖。

作為結構設計師在看平面圖的同時，

需要考慮建筑的柱網布置是否合理，

當之處應該講出理由說服建筑修改，

通常不影響建筑功能及使用效果上的修改，

會同意修改的，如果建筑不改那就只有哭哭再看圖

人家是老大，沒辦法的

），看建筑

了解了各部分建筑功能，

基本上結構上的活荷載取值心中就大致有值了，

柱網及墻體門窗的布置，

柱截面大小梁高以及梁的布置也差不多有數了，

反正有墻的下面

一定有梁，除非是甲方自理的隔斷，輕質墻也最好是立在梁上

值得一提的是，注意看屋

面平面圖，通常現代建筑為了外立面的效果，都有層面構架，通常都比較復雜，需要仔細

的理解建筑的構思必要的時候咨詢建筑或索要效果圖，

力求使自己明白整個構架的三維形

成是什么樣子的，

這樣才不會出錯

層面是結構找坡還是建筑找坡也需要了解清楚

。建筑立面圖

建筑立面圖，是對建筑立面的描述，主要是外觀上的效果，提供給結構師的信息，主要就

是門窗在立面上的標高布置及立面布置以及立面裝飾材料及凹凸變化。

通常有線的地方就

是有面的變化，再就是層高等等信息，這也是對結構荷載的取定起作用的數據。

。建筑剖面圖

建筑部面圖的作用是對無法在平面圖及立面圖表述清楚的局部剖切以表述清建筑設計師

對建筑物內部的處理，

結構工程師能夠在剖面圖中得到更為準確的層高信息及局部地方的

高低變化，剖面信息直接決定了剖切處梁相對于樓面標高的下沉或抬起，又或是錯層梁，

或有夾層梁，

同時對窗頂是框架梁充當過梁還是需要另設過梁有一個清晰的概念。

。節點大樣圖及門窗大樣

建筑師為了更為清晰的表述建筑物的各部分做法，以便于施工人員了解自己的設計意圖，

需要對構造復雜的結點繪制大樣以說明詳細做法，

不僅要通過結點圖更一步了解建筑師的

更要分析結點畫法是否合理，

能否在結構上實現，

然后通過計算驗算各構件尺寸是

配出鋼筋。

有些結點是不需要結構師配筋的但結構師也需要確定該結點能

否在整個結構中實現。

門窗大樣對于結構師作用不是太大，

但個別特別的門窗，

繪制立面上的過梁布置圖，以便于施工人員對此種造形特殊的門窗過梁有一個確定的做

法，避免發生施工人員理解上的錯誤。

。樓梯大樣圖

樓梯是每一個多層建筑必不可少的部分，

也是非常重要的一個部分，

樓梯大樣又分為樓梯

各層平面及樓梯剖面圖，

結構師也需要仔細分析樓梯各部分的構成，

是否能夠構成一個整

在進行樓梯計算的時候，

樓梯大樣圖就是唯一的依據，

所有的計算數據都是取得之樓

梯大樣圖，

所以在看樓梯大樣圖時也必須將梯梁，

梯板厚度及樓梯結構形式考慮清晰。

梯可是要寫計算書的哦，怎么寫看看教科書吧

基本上將建筑圖看懂了以后，

荷載的取定也就不會出錯了，

梁高也不會出現大問題，

構思也就出來了，輕輕松松建好模調調柱子就可以計算然后畫施工圖了

如果不看懂建

筑圖也許只是一兩個小地方，

嚴重的后果也是所有的工作全部重做，

白白浪費很多的精力

和時間。一般是先看設計說明，了解設計是怎么設計的，有幾個系統，系統圖上看有幾個進戶總箱，再看看分箱，總箱的出線回路是分箱，分箱的進線是上級的箱的出線，對照起來就能看得懂了。一、電氣圖定義：用電氣圖形符號、帶注釋的圍框或簡化外形表示電氣系統或設備中組成部分之間相互關系及其連接關系的一種圖。廣義地說表明兩個或兩個以上變量之間關系的曲線，用以說明系統、成套裝置或設備中各組成部分的相互關系或連接關系，或者用以提供工作參數的表格、文字等，也屬于電氣圖之列。

二、電氣圖分類：1、系統圖或框圖：用符號或帶注釋的框，概略表示系統或分系統的基本組成、相互關系及其主要特征的一種簡圖。2、電路圖：用圖形符號并按工作順序排列，詳細表示電路、設備或成套裝置的全部組成和連接關系，而不考慮其實際位置的一種簡圖。目的是便于詳細理解作用原理、分析和計算電路特性。3、功能圖：表示理論的或理想的電路而不涉及實現方法的一種圖，其用途是提供繪制電路圖或其他有關圖的依據。4、邏輯圖：主要用二進制邏輯（與、或、異或等）單元圖形符號繪制的一種簡圖，其中只表示功能而不涉及實現方法的邏輯圖叫純邏輯圖。5、功能表圖：表示控制系統的作用和狀態的一種圖。6、等效電路圖：表示理論的或理想的元件（如r、l、c）及其連接關系的一種功能圖。7、程序圖：詳細表示程序單元和程序片及其互連關系的一種簡圖。8、設備元件表：把成套裝置、設備和裝置中各組成部分和相應數據列成的表格其用途表示各組成部分的名稱、型號、規格和數量等。9、端子功能圖：表示功能單元全部外接端子，并用功能圖、表圖或文字表示其內部功能的一種簡圖。10、接線圖或接線表：表示成套裝置、設備或裝置的連接關系，用以進行接線和檢查的一種簡圖或表格。⑴單元接線圖或單元接線表：表示成套裝置或設備中一個結構單元內的連接關系的一種接線圖或接線表。（結構單元指在各種情況下可獨立運行的組件或某種組合體）⑵互連接線圖或互連接線表：表示成套裝置或設備的不同單元之間連接關系的一種接圖或接線表。（線纜接線圖或接線表）⑶端子接線圖或端子接線表：表示成套裝置或設備的端子，以及接在端子上的外部接線（必要時包括內部接線）的一種接線圖或接線表。⑷電費配置圖或電費配置表：提供電纜兩端位置，必要時還包括電費功能、特性和路徑等信息的一種接線圖或接線表。11、數據單：對特定項目給出詳細信息的資料。12、簡圖或位置圖：表示成套裝置、設備或裝置中各個項目的位置的一種簡圖或一咱圖叫位置圖。指用圖形符號繪制的圖，用來表示一個區域或一個建筑物內成套電氣裝置中的元件位置和連接布線。

三、電氣圖的特點：1、電氣圖的作用：闡述電的工作原理，描述產品的構成和功能，提供裝接和使用信息的重要工具和手段。2、簡圖是電氣圖的主要表達方式，是用圖形符號、帶注釋的圍框或簡化外形表示系統或設備中各組成部分之間相互關系及其連接關系的一種圖。3、元件和連接線是電氣圖的主要表達內容⑴一個電路通常由電源、開關設備、用電設備和連接線四個部分組成，如果將電源設備、開關設備和用電設備看成元件，則電路由元件與連接線組成，或者說各種元件按照一定的次序用連接線起來就構成一個電路。⑵元件和連接線的表示方法①元件用于電路圖中時有集中表示法、分開表示法、半集中表示法。②元件用于布局圖中時有位置布局法和功能布局法。③連接線用于電路圖中時有單線表示法和多線表示法。④連接線用于接線圖及其他圖中時有連續線表示法和中斷線表示法。4、圖形符號、文字符號（或項目代號）是電氣圖的主要組成部分。一個電氣系統或一種電氣裝置同各種元器件組成，在主要以簡圖形式表達的電氣圖中，無論是表示構成，表示功能，還是表示電氣接線等等，通常用簡單的圖形符號表示。5、對能量流、信息流、邏輯流、功能流的不同描述構成了電氣圖的多樣性。一個電氣系統中，各種電氣設備和裝置之間，從不同角度、不同側面存在著不同的關系。⑴能量流--電能的流向和傳遞。⑵信息流--信號的流向和傳遞。⑶邏輯流--相互間的邏輯關系。⑷功能流--相互間的功能關系。

四、電氣圖用圖形符號：1、圖形符號的含義：用于圖樣或其他文件以表示一個設備或概念的圖形、標記或字符。或圖形符號是通過書寫、繪制、印刷或其他方法產生的可視圖形，是一種以簡明易懂的方式來傳遞一種信息，表示一個實物或概念，并可提供有關條件、相關性及動作信息的工業語言。2、圖形符號由一般符號、符號要素、限定符號等組成。⑴、一般符號：表示一類產品或此類產品牲的一種通常很簡單的符號。⑵、符號要素：它具有確定意義的簡單圖形，必須同其他圖形組合以構成一個設備或概念的完整符號。⑶、限定符號：用以提供附加信息的一種加在其他符號上的符號。它一般不能單獨使用，但一般符號有時也可用作限定符號。限定符號的類型：①、電流和電壓的種類：如交、直流電，交流電中頻率的范圍，直流電正、負極，中性線、中性線等。②、可變性：可變性分為內在的和非內在的。內在的可變性指可變量決定于器件自身的性質，如壓敏電阻的阻值隨電壓而變化。非內在的可變性指可變量由外部器件控制的，如滑線電阻器的阻值是借外部手段來調節的。③、力和運動的方向：用實心箭頭符號表示力和運動的方向。④、流動方向：用開口箭頭符號表示能量、信號的流動方向。⑤、特性量的動作相關性：它是指設備、元件與速寫值或正常值等相比較的動作特性，通常的限定符號是>、
